Bagaimana cara menangani PCB dengan substrat keramik?

Hai! Sebagai pemasok penanganan PCB, saya telah berurusan dengan semua jenis PCB, dan hari ini, saya akan membagikan beberapa tips tentang cara menangani PCB dengan substrat keramik. Substrat keramik memiliki beberapa sifat unik yang memerlukan perhatian khusus selama penanganan. Jadi, mari selami!

Memahami Substrat Keramik

Pertama, mari kita bicara sedikit tentang apa yang membuat substrat keramik istimewa. Substrat keramik dikenal karena konduktivitas termal yang tinggi, isolasi listrik yang sangat baik, dan kekuatan mekanik yang baik. Mereka biasanya digunakan dalam aplikasi daya tinggi, seperti elektronik daya, pencahayaan LED, dan sirkuit RF.

Tetapi properti hebat ini juga datang dengan beberapa tantangan. Keramik rapuh, yang berarti mereka dapat retak atau rusak dengan mudah jika tidak ditangani dengan benar. Juga, mereka sensitif terhadap guncangan termal, sehingga perubahan suhu yang tiba -tiba dapat menyebabkan kerusakan.

Persiapan sebelum menangani

Bahkan sebelum Anda menyentuh PCB dengan substrat keramik, Anda perlu memastikan Anda berada di lingkungan yang tepat. Ruang kerja harus bersih dan bebas dari debu dan puing -puing. Area bersih atau setidaknya yang berventilasi dengan baik dan debu sangat ideal.

Anda juga harus memakai perlengkapan pelindung yang tepat. Sarung tangan anti -statis adalah suatu keharusan untuk mencegah pelepasan elektrostatik (ESD) merusak PCB. ESD dapat menyebabkan kegagalan laten atau langsung dalam komponen elektronik pada PCB. Dan jangan lupa kacamata pengaman untuk melindungi mata Anda dari potensi puing -puing terbang jika terjadi kerusakan.

Mengangkat dan Memindahkan PCB

Ketika datang untuk mengangkat dan memindahkan PCB dengan substrat keramik, Anda harus sangat berhati -hati. Hindari meraih PCB dengan ujung -ujungnya sebanyak mungkin. Tepi substrat keramik lebih rentan terhadap chipping dan retak. Sebagai gantinya, gunakan alat datar dan halus seperti perangkat pick vacuum -up atau cangkir hisap.

Jika Anda perlu memindahkan PCB secara manual, dukung secara merata di permukaannya. Tempatkan tangan Anda dengan lembut di bawah PCB, pastikan untuk mendistribusikan berat badan secara merata. Jangan terlalu banyak memberikan tekanan di satu tempat, karena ini dapat menyebabkan fraktur stres dalam keramik.

Penyimpanan

Penyimpanan yang tepat sangat penting untuk PCB dengan substrat keramik. Mereka harus disimpan di tempat yang kering dan sejuk. Kelembaban dapat menyebabkan korosi bagian logam pada PCB dan juga mempengaruhi kinerja substrat keramik dari waktu ke waktu.

Gunakan wadah atau rak penyimpanan anti -statis. Wadah ini dapat mencegah ESD dan juga menjaga PCB tetap teratur. Anda dapat menumpuk PCB, tetapi pastikan untuk menggunakan pemisah di antara setiap papan. Pemisah harus lembut dan tidak - abrasif untuk menghindari menggaruk permukaan keramik.

Penanganan selama perakitan

Selama proses perakitan, ada beberapa hal yang perlu diingat. Jika Anda menggunakan peralatan otomatis, pastikan itu dikalibrasi dengan benar. Misalnya, jika Anda menggunakan mesin pick - dan - tempat, nozel hisap harus disesuaikan dengan tekanan kanan. Terlalu banyak tekanan dapat merusak keramik, sementara tekanan yang terlalu sedikit dapat menyebabkan PCB turun.

Saat menyolder komponen ke PCB, hati -hati dengan panas. Substrat keramik memiliki koefisien ekspansi termal yang berbeda dibandingkan dengan bahan lainnya. Pemanasan atau pendinginan yang cepat dapat menyebabkan stres termal, yang menyebabkan retakan. Gunakan proses pemanasan sebelum secara bertahap meningkatkan suhu dan proses pendinginan terkontrol setelah menyolder.

Solusi penanganan otomatis

Kami menawarkan berbagai solusi otomatis untuk menangani PCB dengan substrat keramik. KitaSMT memuat dan membongkar robotdirancang untuk menangani PCB dengan presisi. Mereka dapat mengangkat, memindahkan, dan menempatkan PCB secara akurat, mengurangi risiko kerusakan terkait manusia.

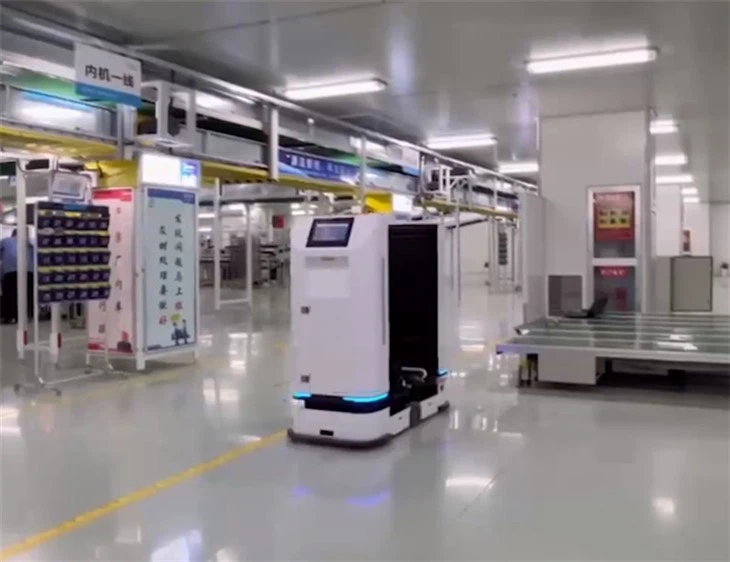

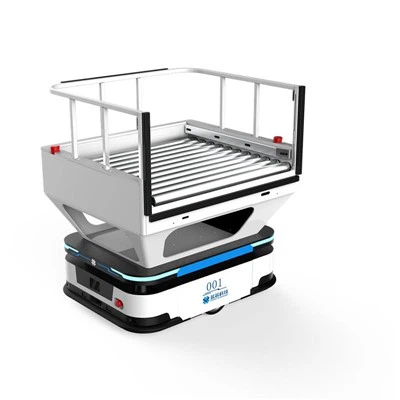

KitaSMT robotic (omnidirectional)Robot memberikan lebih banyak fleksibilitas. Mereka dapat bergerak ke berbagai arah, memungkinkan penanganan yang efisien dalam proses perakitan yang kompleks. Dan jika Anda mencari solusi berbasis visi, kamiVison hanya SMT memuat dan membongkar robotGunakan sistem penglihatan canggih untuk mendeteksi dan menangani PCB dengan akurasi tinggi.

Inspeksi

Inspeksi rutin penting untuk menangkap masalah potensial lebih awal. Gunakan mikroskop atau kaca pembesar untuk memeriksa retakan, chip, atau kerusakan yang terlihat lainnya pada substrat keramik. Cari tanda -tanda delaminasi antara keramik dan lapisan logam pada PCB.

Jika Anda menemukan PCB yang rusak, terisolasi segera. Jangan mencampurnya dengan yang baik, karena mereka dapat menyebabkan masalah selama perakitan atau produk akhir.

Mengangkut

Saat mengangkut PCB dengan substrat keramik, Anda perlu menggunakan kemasan yang tepat. Shock - Bahan penyerap seperti busa atau bungkus gelembung harus digunakan untuk bantalan PCB. Tempatkan PCB dalam kotak yang kokoh, dan pastikan mereka tidak diizinkan untuk bergerak di dalam kotak selama transit.

Anda juga dapat menggunakan getaran - teknik peredam. Misalnya, Anda dapat menempatkan kotak pada getaran - tikar menyerap atau menggunakan wadah dengan fitur redaman getaran yang dibangun - dalam getaran.

Pemeliharaan peralatan penanganan

Jika Anda menggunakan peralatan penanganan otomatis, perawatan rutin sangat penting. Periksa cangkir hisap, pompa vakum, dan bagian lain dari peralatan secara teratur. Pastikan mereka bersih dan dalam kondisi kerja yang baik.

Lumasi bagian yang bergerak seperti yang direkomendasikan oleh pabrikan. Ini dapat mencegah keausan dan memastikan kelancaran pengoperasian peralatan.

Kesimpulan

Menangani PCB dengan substrat keramik membutuhkan kombinasi teknik yang cermat, peralatan yang tepat, dan pemahaman yang baik tentang sifat material. Dengan mengikuti tips ini, Anda dapat mengurangi risiko kerusakan pada PCB dan meningkatkan kualitas keseluruhan proses produksi Anda.

Jika Anda mencari solusi penanganan PCB yang andal, kami di sini untuk membantu. Apakah Anda memerlukan alat penanganan manual atau sistem otomatis canggih, kami memiliki keahlian dan produk untuk memenuhi kebutuhan Anda. Hubungi kami untuk informasi lebih lanjut dan mari kita mulai diskusi tentang persyaratan spesifik Anda.
